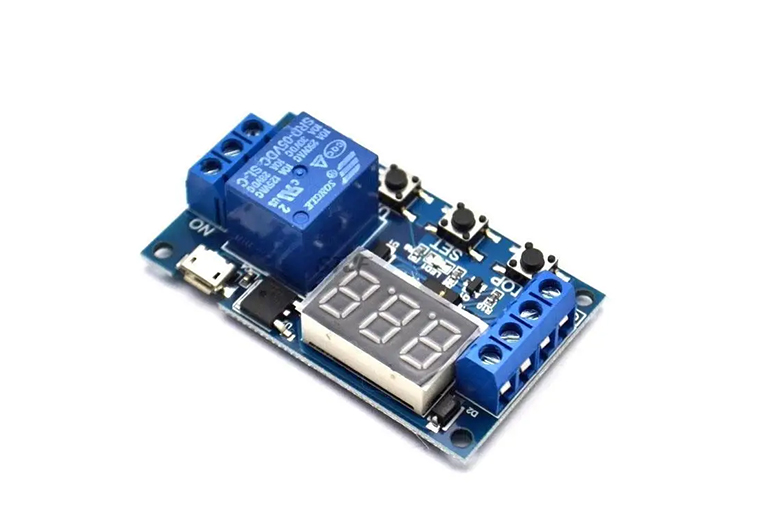

Tajmer modul širokog spektra podešavanja

Karakteristike modula:
1. Širokonaponsko napajanje (6~30V) podržava mikro USB 5.0V napajanje, što je vrlo zgodno za korištenje.
2. Interfejs je jasan i jednostavan, moćan, lak za razumijevanje, gotovo zadovoljava sve vaše potrebe.
3. Postoji jedno dugme funkcija zaustavljanja u nuždi (tipka STOP), sa zaštitom od obrnutog povezivanja, obrnuta veza bez paljenja.
4. Povećajte režim mirovanja i omogućite operateru da automatski isključi ekran nakon 5 minuta bez ikakvih operacija.
5. Možete podesiti različite parametre OP, CL i LOP, koji su nezavisni jedan od drugog.
6. svi podešeni parametri automatski štede energiju.

DETALJNO UPUTSTVO ZA PODEŠAVANJE

Modovi:

Nakon što se aktivira signal P1:, relej će dovesti do OP vremena, a zatim će se isključiti;
U OP vremenu izvode se sljedeće operacije:
P1.1: signal ponovnog okidanja nevažeći
P1.2: signal ponovo pokreće vrijeme
P1.3: signal se ponovo aktivira, relej je isključen i tajmer je zaustavljen.
P-2: za aktiviranje signala, relej isključuje CL vrijeme, relej provodi OP vrijeme, a nakon što se tajmer završi, relej se isključuje.
P3.1: nakon što se aktivira signal okidača, relej otvara vrijeme OP, relej isključuje CL vrijeme, a zatim kruži gornju radnju, releju se ponovo daje signal, relej se isključuje i mjerenje vremena se zaustavlja ; mogu se podesiti vremena ciklusa (LOP);
P3.2: nakon uključivanja, nema potrebe za aktiviranjem signala, relej može voditi OP vrijeme, relej isključuje CL vrijeme, kruži gore navedene radnje i može se podesiti broj ciklusa (LOP).
P-4: ako signal ima okidač, tajming je nula, relej je otvoren; kada signal nestane, relej se pokvari nakon vremena OP; tokom vremena, signal se ponavlja i vrijeme je nula;

Parametri proizvoda:

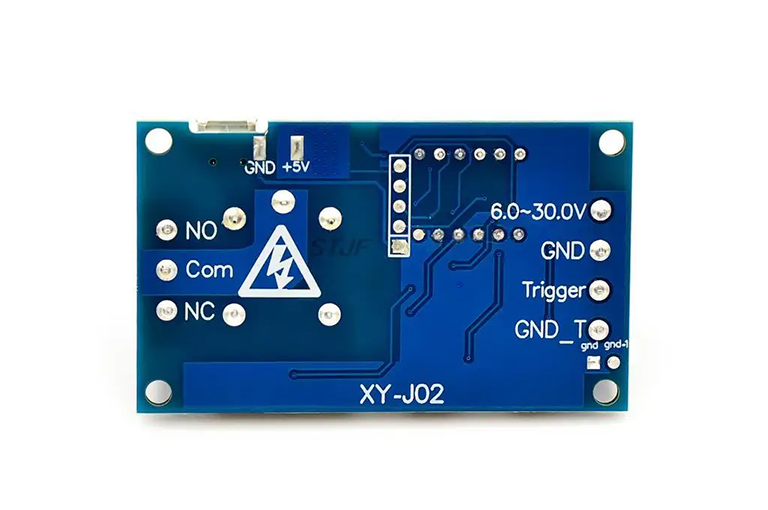

1: radni napon: 6--30V podržava mikro USB 5.0V napajanje.
2: izvor signala okidača: signal okidanja visokog nivoa (3.0V - 24V) ne poboljšava sposobnost sistema protiv ometanja sa sistemom.
3: izlazna sposobnost: oprema koja može kontrolirati DC 30V 5A ili manje od 220v5A.
4: statička struja: 20mA radna struja: 50mA

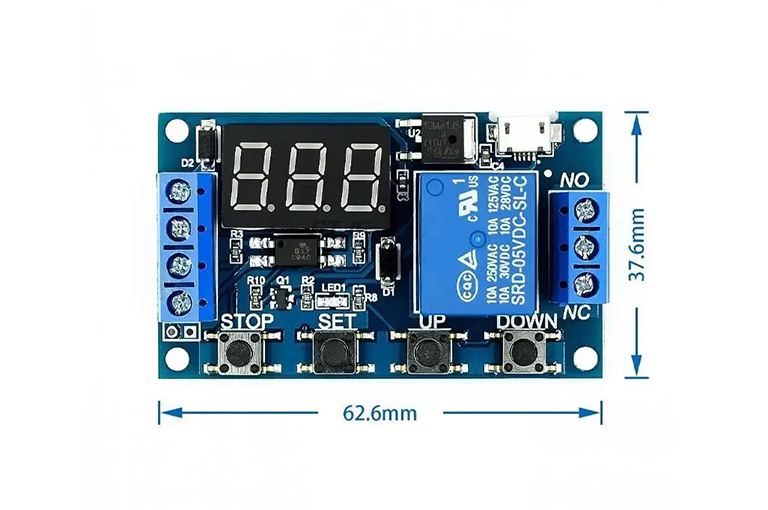

5: vijek trajanja: veći od 100 hiljada puta; radna temperatura: -40 - 85 C; veličina: 6,2*3,8*1,7 cm
6: sa izolacijom optokaplera, poboljšati sposobnost zaštite od smetnji, industrijske ploče s električnim kolom, postaviti parametre nakon nestanka struje zauvijek.
Memorija.
Posebna pažnja: relejni izlaz je pasivni kontakt, nenapunjeni izlaz, za kontrolu uloge kola za uključivanje i isključivanje.
Vremenski raspon
0,1 sekunda (min) ~999 min (maks) kontinuirano podesivo
Kako odabrati vremenski raspon:
Nakon postavljanja vrijednosti parametara u sučelju za odabir načina rada, odaberite vremenski raspon kratkim pritiskom na tipku STOP.
XXX. decimalna točka u bitovima, vremenski raspon: 1 sekunda ~999 sek.
XX.X decimalni zarez na deset mjesta, vremenski raspon: 0,1 sekundi ~99,9 sekundi.
X.X.X. decimalna tačka je svetla. Vremenski raspon je 1 minuta ~999 minuta.
Na primjer, ako želite da postavite OP na 3,2 sekunde, pomjerite decimalni zarez na deset bita i digitalna cijev prikazuje 3,2.
Opis parametra: OP vrijeme, vrijeme isključenja CL, broj LOP ciklusa (1 do 999 puta, "---" predstavlja beskonačan ciklus).
Ovi parametri su nezavisni jedan od drugog, ali svaki obrazac dijeli ove parametre, na primjer, u postavci P1.1, vrijeme prolaza OP je 5 sekundi, korisnik želi da se prebaci na P1.2 način rada, tada će OP biti 5 sekundi kada su odgovarajući parametri postavljeni u P1.2;
Na glavnom interfejsu (prikaz 000), kratkim pritiskom na dugme SET prikazaće se OP (CL, LOP) i odgovarajuće vreme XXX;
Ako postoji samo OP (na primjer, način rada P1.1, P1.2, P1.3) u šablonu, tada će kratki taster SET prikazati samo OP i odgovarajuće vrijeme.
Ako u šablonu postoje OP, CL i LOP (na primer, režim P3.1, P3.2), kratkim pritiskom na taster SET će se prikazati OP i odgovarajuće vreme, CL i odgovarajuće vreme, LOP i odgovarajuća vremena;
Nakon podešavanja režima, možete lako da vidite parametre postavljene u trenutnom režimu kratkim pritiskom na taster SET u glavnom interfejsu, što je veoma zgodno.
Kako podesiti parametre
1. prvo odredite način rada releja.
2. prema radnom režimu releja, kada je glavni interfejs na glavnom interfejsu, treperiće trenutni radni režim (podrazumevani P1.1 režim), a zatim ući u glavni interfejs i "dugo pritisnite taster SET " u interfejs za izbor režima nakon 2 sekunde i izaberite režim koji želite da podesite kratkim pritiskom na tastere GORE i DOLJE (P1.1~P-4).
3. nakon odabira moda za postavljanje (na primjer, P3.2) podesiti odgovarajuće parametre pomoću tipke SET, parametri koje treba podesiti će treperiti (vrijeme provođenja OP, vrijeme prekida CL, vremena LOP ciklusa ("-" za beskonačan ciklus)), podesite vrijednosti parametara kroz GORE, DOLJE, podržavajte dugi pritisak (brzo povećanje ili smanjenje) i kratki pritisak (Dodavanje ili smanjenje 1 jedinica); postavite dobru vrijednost parametra, kratkim pritiskom na tipku STOP odaberite poziciju decimalne točke, odaberite vremenski raspon (odgovarajuće vrijeme 0,1 sekunda ~999 minuta); kratko pritisnite taster SET, podesite sledeći parametar trenutnog režima, proces je isti.
4. podesite parametre odabranog moda, nakon dugog pritiska SET tipke 2 sekunde olabavljene, trenutni postavljeni obrazac će treperiti, a zatim se vratite na glavni interfejs, postavljajući parametre uspješno, vrlo jednostavno!
Glavni interfejs: relej ne radi prikaz stanja "000" (bez decimalnog zareza), radno stanje releja sa decimalnim zarezom, vrlo jasno!
Interfejs za odabir načina rada: dugo pritisnite tipku SET za ulazak, nakon podešavanja, dugo pritisnite tipku SET za izlaz, vratite se na glavni interfejs, vrlo jednostavno!
Proširenje funkcije tipke STOP:
Relej omogućen način rada:
1. ON:OP provođenje
2. OFF: relej je zabranjen za uključivanje i uvijek je zatvoren.
U glavnom interfejsu, pritisnite dugme STOP da biste postigli prebacivanje između ON i OFF. Trenutno stanje će treptati, a zatim će se vratiti na glavni interfejs. (ova funkcija je funkcija zaustavljanja u nuždi, jedan ključ isključuje zatvoreni relej).
Obrazac spavanja:
1. C-L režim mirovanja: pet minuta, bez rada, digitalna cijev za automatsko zatvaranje, normalan rad programa;
2. O-d normalni način rada: digitalna cijev se uvijek otvara i prikazuje.
Pritisnite dugme STOP na 2 sekunde da ga olabavite i postignete prebacivanje između C-L i O-d statusa. Trenutno stanje će treperiti i vratiti se na glavni interfejs.

KARAKTERISTIKE TAJMERA xywj01:

• Timing range: 0,1s-999m
• Napajanje:: DC6-30V
• LED Display: Crveni ili Plavi displej
• Dimenzije: 62 x 37 x 26mm
