Specijalni ekstra brzi tajmer kompaktnih dimenzija
Vremenski raspon:
0,01 sekunda (minimum) ~ 999 minuta (maksimalno) kontinuirano podesivo
Kako odabrati vremenski raspon:
Nakon postavljanja vrijednosti parametra u sučelju za odabir načina rada, pritisnite tipku STOP za odabir vremenskog raspona;
XXX. Decimalna točka je na jednom mjestu, vremenski raspon je: 1 sekunda ~ 999 sekundi
XX.X decimalni zarez u deset, vremenski raspon: 0,1 sekunda do 99,9 sekundi
XXX Decimalna točka je potpuno osvijetljena, vremenski raspon: 1 minuta ~ 999 minuta
Na primjer, ako želite postaviti OP na 3,2 sekunde, pomaknite decimalni zarez na deset cifara, a digitalni cevni displeji 03.2.
Opis parametra: OP uključeno vrijeme, CL isključeno vrijeme, broj LOP ciklusa (1 - 999 puta, " ---" označava beskonačnu petlju)
Ovi parametri su nezavisni jedan od drugog, ali svaki način rada dijeli te parametre.
Na primjer, ako je OP uključenja postavljen na 5 sekundi u P1.1, korisnik želi da se prebaci na P1.2 način rada, a zatim uđe u P1.2 za postavljanje odgovarajućih parametara, OP To će biti 5 sekundi;
Pritiskom na dugme SET na glavnom interfejsu (prikazuje se 000) prikazaće se OP (CL, LOP) i odgovarajuće vrijeme XXX;
Ako postoji samo OP (kao što je režim P1.1, P1.2, P1.3) vreme u režimu, tada će kratkim pritiskom na dugme SET samo prikaz OP i odgovarajućeg vremena;
Ako su OP, CL, LOP (kao što je način P3.1, P3.2) u režimu , kratkim pritiskom na SET će se prikazati OP i odgovarajući vrijeme, CL i odgovarajuće vrijeme, LOP i dgovarajuća vremena;
Nakon podešavanja režima, možete jednostavno pregledati parametre postavljene u trenutnom režimu pritiskom na dugme SET na glavnom interfejsu, što je veoma zgodno!
DETALJNO UPUTSTVO ZA PODEŠAVANJE
Manual XY WJ01Modovi:
- P1: signal za okidanje, relej je na "OP" vremenu, a zatim isključite; u “OP” vremenu, kako slijedi:
- P1.1: signal se ponovo aktivira, nevažeći;
- P1.2: signal se ponovo aktivira, sat se resetuje;
- P1.3: ponovo okidač signala, relej isključen, sat zaustavlja;
- P2: signal okidanja, relej isključen “CL” vremena, relej uključen “OP” vremena, a zatim isključi relej;
- P3.1: Dajte signal okidača, nakon što relej uključi OP vrijeme, relej isključuje CL vrijeme, zatim ponavlja petlju i gornju radnju, signal se ponovo daje u ciklusu, relej je isključen, tajming je zaustavljen; broj ciklusa (LOP) se može podesiti;
- P3.2: Nije potreban signal okidača nakon uključivanja, relej se uključuje OP vrijeme, relej se uključuje isključeno CL vrijeme, a gornja radnja se ponavlja; broj ciklusa (LOP) se može podesiti;
- P4: Funkcija zadržavanja signala. Ako postoji signal okidača, tajming se briše, relej ostaje uključen; kada signal nestaje, relej se isključuje nakon mjerenja vremena OP; za vreme merenja, postoji signal i tajming je obrisan.
Kako postaviti parametre:
1. Prvo odredite način rada releja;
2. Prema načinu rada releja, u glavnom interfejsu (kada je modul uključen,
će treptati trenutni režim rada (podrazumevani režim P1.1), a zatim uđite u glavni interfejs,) “pritisnite i držite dugme SET na 2 sekunde, a zatim otpustite.” Uđite u interfejs za odabir načina rada, odaberite način za podesiti (P1.1~P-4) kratkim pritiskom na tipke GORE i DOLJE;
3. Nakon što odaberete način rada koji želite postaviti (na primjer, P3.2), pritisnite tipku SET da biste podesili odgovarajući parametar.
U ovom trenutku, parametar koji treba postaviti će treptati ( OP uključeno, CL isključeno vrijeme, broj LOP ciklusa ( " -- - " Predstavlja beskonačnu petlju"), podesite parametar vrijednost kroz GORE i DOLJE, podržava dugi pritisak (brzo povećanje ili smanjenje) i kratak pritisak (povećanje ili smanjiti za 1 jedinicu);
Nakon postavljanja vrijednosti parametra, kratko pritisnite tipku STOP Za odabir decimale položaja tačke, odaberite vremenski raspon (odgovarajuće vrijeme 0,1 sekunda ~ 999 minuta);
kratak pritisak dugme SET za postavljanje sledećeg parametra trenutnog režima, proces je isti kao gore;
4. Nakon podešavanja parametara odabranog načina rada, pritisnite i držite tipku SET 2 sekunde i otpustite, trenutno podešeni režim će treptati, a zatim se vratite na glavni interfejs, podešavajući parametre!

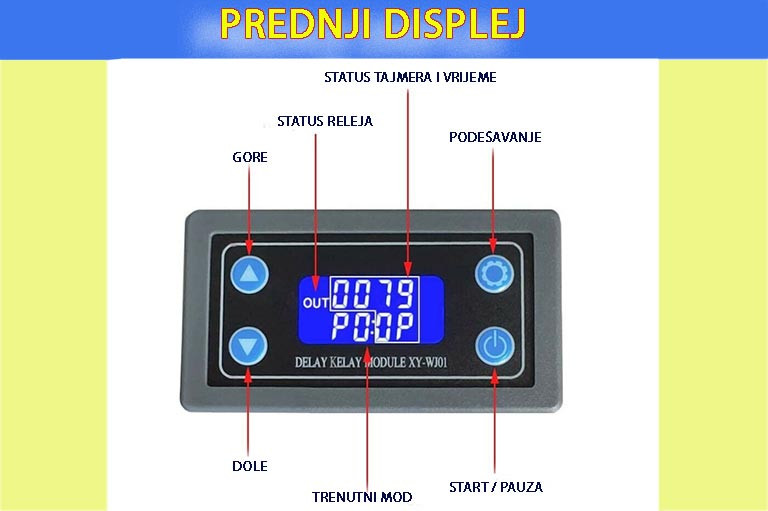

Glavni interfejs: “000” (bez decimalnog zareza) se prikazuje kada relej ne radi.
Relej ima decimalni zarez u radnom stanju, što je vrlo jasno!
Interfejs za odabir načina rada: dugo pritisnite dugme SET za ulazak, nakon što je podešavanje završeno, dugo pritisnite dugme SET za izlaz, vratite se na glavni interfejs!
KARAKTERISTIKE TAJMERA xywj01:
- Timing range: 0,01s-999m
- Napajanje:: DC6-30V
- TFT Display: Plavi displej
- Dimenzije: 79 x 44 x 26mm
