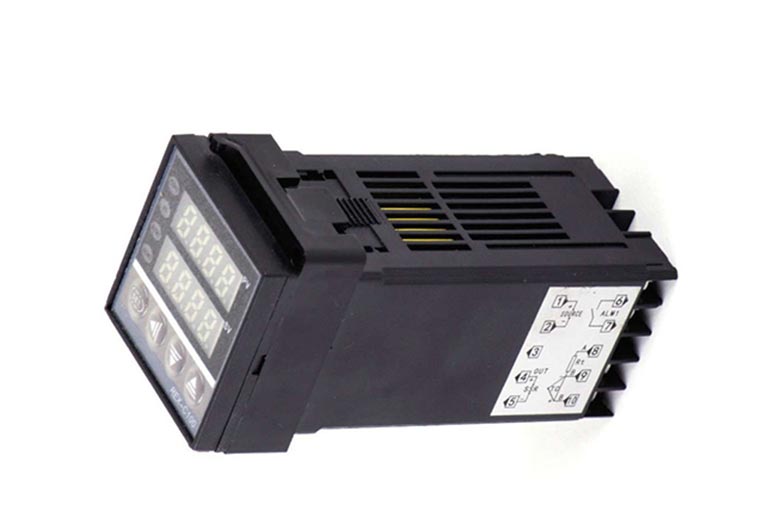

Termostat REX C100sa K termoparom
Ovaj univerzalni, široko primjenjiv termostat REX C100 dolazi sa prebogatim mogućnostima podešavanja kontrole temperature u rasponu od 0-400C u koracima od 1C a po potrebi uz dodatak drugih sondi (K, P, PT, C, U i sl.) koje ovaj termostat podržava taj opseg primjene je mnogo veći a podešavanje temperature može se vršiti i u koracima od 0,1C.

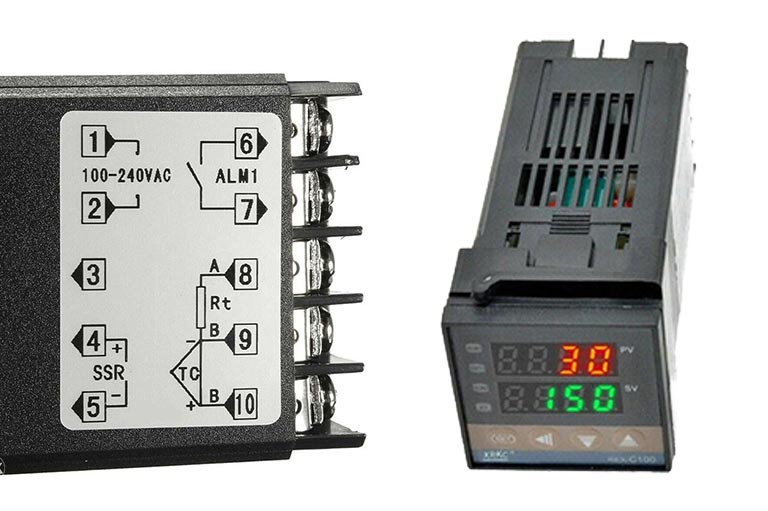

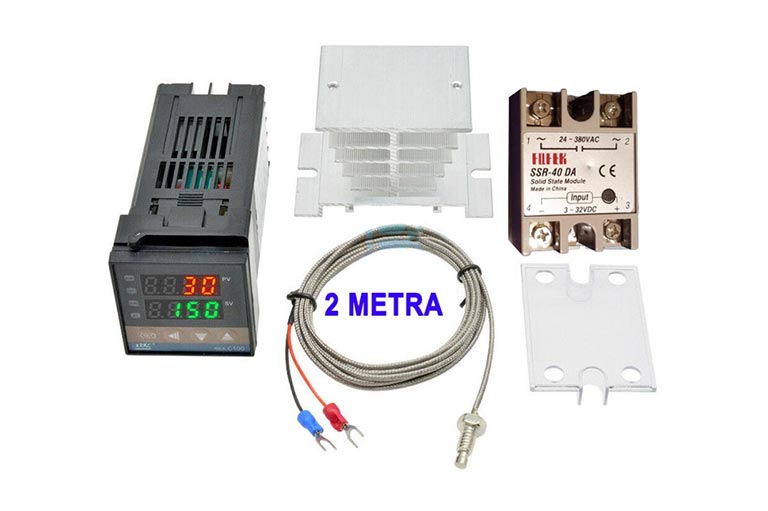

Namijenjen je za regulaciju temperature bilo grijanja ili hlađenja da uz odgovarajući SSR relej (beskontaktni elektronski relej koji ne izaziva smetnje drugim potrošačima) od 40 DA (radnih 16A koji dolazi u kompletu), može kontrolisati grijače snage do 3500W. U slučaju potrebe za kontrolom jačih grijača umjesto ovog SSR koji dolazi u kompletu može se postaviti drugi SSR od 100DA i tada se ima moćan regulator temperature koji može kontrolisati ukoliko ima potrebe grijače daleko veće snage. Izlazni napon preko koga možemo uključivati ili isključivati grijače je naizmjenični i može biti u rasponu od 24-380V. Na kontakte 6 i 7 spajanjem alarmne sirenice tzv buzzera dobijamo i zvučno i svjetlosno upozorenje ako smo tako zadali da u slučaju visoke ili niske temperature ili nekog kvara nas obavjesti o nekom kvaru.
Detaljno uputstvo možete preuzeti ovdje Termostat REX C100
Parametri PID termostata REX C100 sa SSR (Solid State Realay)
Oznaka modela | REX-C serija |
Preciznost | ±0.5% punog obima |
Napon napajanja | 100-240Vac, 50/60 Hz |
Vrste ulaza-Termopar | K |
Napon | 0-5V, 1-5V |
Struja | 0-20mA, 4-20mA |
Vrste izlaza | Elektromagnetski relej, SSR |
Potrošnja energije | Manje od 5W |
Metoda kontrole | PID kontrola (sa automatskim podešavanjem) ili samopodešavanje, ili ON/OFF |
Način podešavanja | Prekidač na dodir |
Metoda indikacije | 8-segmentni 4-digitalni displej i LED indikacija |
Alarm | Odstupanje Visoko, Nisko, Visoko/Nisko, Band, Proces Visoko, Nisko Postavljena vrijednost Visoka, Niska |
Period uzorkovanja | 0.5s |
Elektromagnetna kompatibilnost | IEC61000-4-4 (električni brzi prolazni burst), 4KV/5KHz; IEC61000-4-5 (Surge), 4kv |
Napon izolacije | >=2300v između terminala napajanja, relejnog kontakta i signala; >=600v između dva izolirana terminala slabog signala |
Radna temperatura | 0 to 50 ℃ |
Radna vlažnost | 30-85% RH max, bez kondenzacije |
Opis | REX-C pid regulator temperature, inteligentni regulator temperature |
- PV=Procesna vrijednost SV=Postavljena vrijednost
- Dugmad - SET, RS ili Shift cifre ◄
- ▲=Povećajte vrijednost ▼=Smanjite vrijednost
- __________________________________
- POČETNO UKLJUČIVANJE EKRANA
- InP se prvo prikazuje na PV ekranu
- °C K se prikazuje na SV ekranu
- zatim ide na 400 na PV ekranu i 0 na SV ekranu zatim sobna temp.
- U PV i podešenu vrijednost na SV ekranu
- Ako TC nije spojen, trepere ČETIRI Nule na PV ekranu
- __________________________________________
- Za postavljanje željene temperature
- Pritisnite dugme SET
- Pritisnite dugme ◄ za odabir cifara
- Kada završite sa odabirom Pritisnite SET
- _____________________________
- NA JEDINICU AUTOTUNE
- Pritisnite i držite dugme SET dok se ne prikaže AL1
- Pritisnite SET za sekvencu na ATU
- Promijenite 0 u 1
- Pritisnite SET
- AT lampica će treptati dok se autopodešavanje ne završi
- ______________________________________________
- Za unos 1. parametara
- Pritisnite i držite SET
- LCK=0
- FACT MINE
- AL1
- ATU 0 0
- P 30 30
- I 240 240
- D 60 60
- Ar 25 25 (Napomena 2)
- T 20 20
- SC 0 -001 za kompenzaciju TC greške
- LCK 0 0
- 1. Inst. List je pokazao OH nakon T - nije u mom PID-u!
- Također je pokazao AL2, ali ne i u mom PID-u.
- 2.{Ar je bio 13 gornji pot, 38 niži pot} Neki priručnici pokazuju fabrički set od 25 i nekih 100. Treba neke vrijednosti ili će isključiti I funkciju i očigledno će se promijeniti nekom vrstom PID akcije.} Za izlaz iz 1. parametara Držite pritisnut SET
- ______________________________
- Za unos 2. skupa parametara
- Postavite LCK na 1000
- Držite tipku SET & SHIFT ◄ dok se ne pojavi COD=0
- Koristite SET za pomicanje
- COD 0
- SL1 0 K tip TC
- SL2 1 Celzijus
- SL3 0
- SL4 1
- SL5 0
- SL6 1 (inverzni rad, grijanje)
- SL7 0
- SL8 0
- SL9 0
- SL10 1
- SL11 0
- _____________________________________________
- Za unos 3. skupa parametara
- Kada je COD=1, koristite SET za odabir
- SLH 0 Napomena 3
- SLL 0
- oH 2
- AH1 2
- dF 1
- Za izlaz iz parametara držite pritisnutim SET i SHIFT KEY (nije postavljeno decimalno mjesto na mom nakon SLL)
- 3. SLH vrijednost se može promijeniti kako bi jedinica očitala višu vrijednost. Postavi moj na 450°C
- Postavke LOCK (razlikuje se u različitim priručnicima)
- 0000 Sve se može mijenjati
- 0001 Podaci se ne mogu mijenjati, osim SV, AL1, AL2
- 0011 Podaci se ne mogu mijenjati, osim SV
- 0111 Ništa se ne može mijenjati
- 0100 Nema zaključanih podataka
- 0101 Podešavanje podataka zaključano (Svi parametri promjenjivi)
- 0110 SV promjenjiv, set podaci zaključani
- 0100 Ništa zaključano
- 0101 Podešavanje podataka zaključano
- 0110 Svi parametri zaključani osim SV
- 0000 Bilo koja postavka osim 0000 ne može uđite u početni način podešavanja. Ako je postavljen na početni način postavljanja, svi izlazi su isključene
- Ako kontroler izađe iz režima početnog podešavanja, potvrdite da je LCK postavka postavljena na 0100
- PV=Procesna vrijednost SV=Postavljena vrijednost
- Dugmad - SET, RS ili Shift cifre ◄
- ▲=Povećajte vrijednost ▼=Smanjite vrijednost
- __________________________________
- POČETNO UKLJUČIVANJE NA EKRAN
- InP se prvo prikazuje na PV ekranu
- °C K se prikazuje na SV ekranu
- zatim ide na 400 na PV ekranu i 0 na SV ekranu
- zatim sobna temp. u PV i podešenu vrijednost na SV ekranu
- Ako TC nije spojen, trepere ČETIRI Nule na PV ekranu
- __________________________________________
- Za postavljanje željene temperature Pritisnite dugme SET
- Pritisnite dugme ◄ za odabir cifara
- Kada završite sa odabirom Pritisnite SET
- _____________________________
- NA JEDINICU AUTOTUNE
- Pritisnite i držite dugme SET dok se ne prikaže AL1
- Pritisnite SET za sekvencu na ATU
- Promijenite 0 u 1
- Pritisnite SET
- AT lampica će treptati dok se autopodešavanje ne završi
- ______________________________________________
- Za unos 1. parametara
- Pritisnite i držite SET
- LCK=0
- FACT MINE
- AL1
- ATU 0 0
- P 30 30
- I 240 240
- D 60 60v
- Ar 25 25 (Napomena 2)
- T 20 20
- SC 0 -001 za kompenzaciju TC greške
- LCK 0 0
- 1. Inst. List je pokazao OH nakon T - nije u mom PID-u! Također je pokazao AL2, ali ne i u mom PID-u.
- 2.{Ar je bio 13 gornji pot, 38 niži pot} Neki priručnici pokazuju fabrički set od 25 i nekih 100. Treba neke vrijednosti ili će isključiti I funkciju i očigledno će se promijeniti nekom vrstom PID akcije.} Za izlaz iz 1. parametara držite pritisnut SET
- ______________________________
- Za unos 2. skupa parametara
- Postavite LCK na 1000
- Držite tipku SET & SHIFT ◄ dok se ne pojavi COD=0
- Koristite SET za skrolovanje
- COD 0
- SL1 0 K tip TC
- SL2 1 Celzijus
- SL3 0
- SL4 1
- SL5 0
- SL6 1 (inverzni rad, grijanje)
- SL7 0
- SL8 0
- SL9 0
- SL10 1
- SL11 0
- _____________________________________________
- Za unos 3. skupa parametara
- Kada je COD=1 koristite SET za odabir
- SLH 0 Napomena 3
- SLL 0
- oH 2
- AH1 2
- dF 1
- Za izlaz iz parametara držite pritisnut SET i SHIFT KEY (nije postavljeno decimalno mjesto nakon SLL)
- 3. SLH vrijednost se može promijeniti kako bi jedinica očitala višu vrijednost.
- Postavi na 450°C
- Postavke LOCK (razlikuje se u različitim priručnicima)
- 0000 Sve se može mijenjati
- 0001 Podaci se ne mogu mijenjati, osim SV, AL1, AL2
- 0011 Podaci se ne mogu mijenjati, osim SV
- 0111 Ništa se ne može promijeniti
- 0100 Podaci nisu zaključani
- 0101 Podešavanje podataka zaključano (Svi parametri promjenjiv)
- 0110 SV promjenjiv, set podaci zaključani
