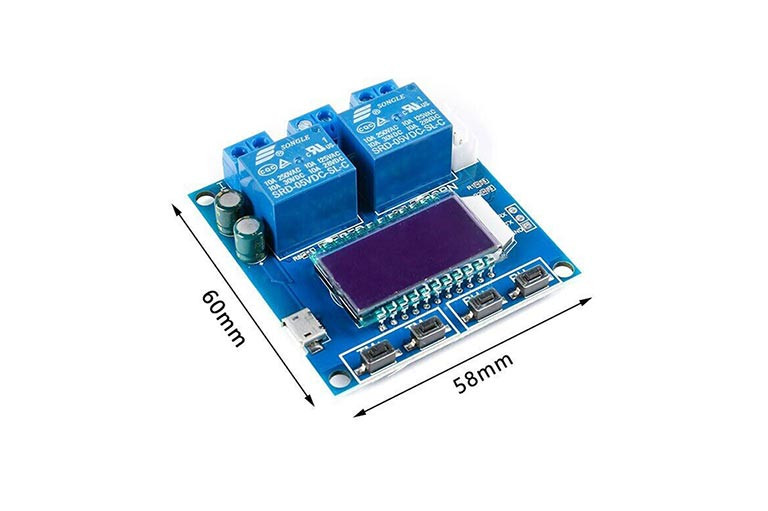

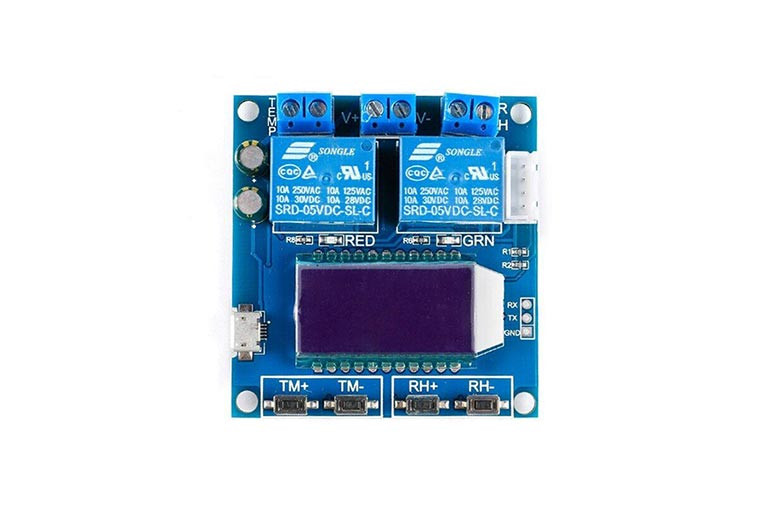

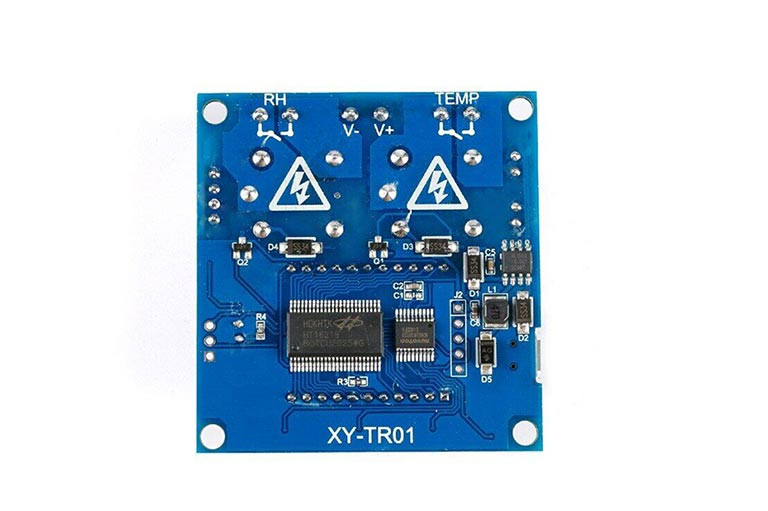

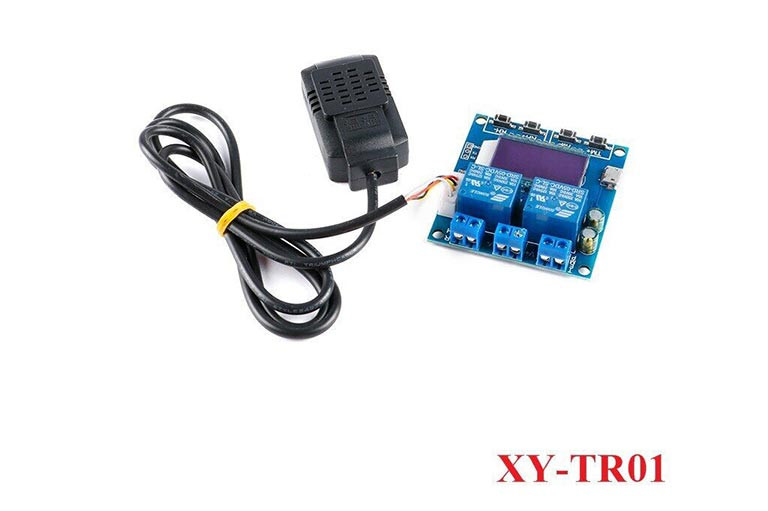

Termostat za temperaturu i vlagu XY TR-01 modul

Podešavanje temperature

Manual XY TR-01

• Funkcija proizvoda:
• Karakteristike proizvoda su dvije glavne vrste klasifikacije: funkcije temperature i vlažnosti;
• Funkcije temperature su sljedeće:
• Automatska identifikacija načina rada:
• Sistem automatski prema temperaturi start/stop, identifikuje način rada;
• Startna temperatura >temperatura zaustavljanja, način hlađenja 'C'.
• Početna temperatura < temperatura zaustavljanja, način grijanja 'H' .
• Način hlađenja: Kada je temperatura ≥ Početna temperatura, provodljivost releja, crvena lampica je uključena, rashladna oprema počinje da radi; Kada je temperatura ≤ zaustavi temperaturu, relej se isključuje, crvena LED dioda isključena, rashladna oprema prestaje da radi;
• Način grijanja: Kada je temperatura ≤ Početna temperatura, provodljivost releja, crvena lampica se uključuje, oprema za grijanje počinje da radi; Kada je temperatura ≥ Zaustavi temperaturu, relej se isključuje, crvena LED dioda se gasi, oprema za grijanje prestaje da radi;
• Funkcija korekcije temperature OFE(-10,0 ~ 10℃): Sistem radi dugo vremena i može biti pristrasan, kroz ovu korekciju funkcije, stvarna temperatura=temperatura mjerenja + vrijednost kalibracije;
• Kako podesiti start/stop temperaturu:
• 1. U radnom interfejsu, dugo pritisnite taster 'TM+' duže od 3 sekunde, u interfejs podešavanja temperature za početak, može se promeniti pomoću TM+ TM-tastera, da se izmeni, čeka se 6s automatski izlaz i spremanje;
• 2. U radnom interfejsu, dugo pritisnite taster 'TM-' duže od 3 sekunde, u interfejs podešavanja temperature zaustavljanja, može se modifikovati pomoću TM+ TM-tastera, da se modifikuje nakon parametara, čekajući automatski izlaz i spremanje 6s;
• Funkcija vlažnosti je sljedeća: Automatska identifikacija načina rada: Sistem automatski prema start/stop vlažnosti, identifikuje način rada; Pokreni vlažnost>zaustavi vlažnost, način odvlaživanja'D'. Pokreni vlažnost < stop vlažnost, režim ovlaživanja 'E' .
• Način odvlaživanja: Kada je vlažnost ≥ Početak vlažnosti, relejna provodljivost, zelena LED lampica, oprema za odvlaživanje počinje da radi; Kada je vlažnost ≤ Stophumidity, relej se isključuje, zelena lampica se gasi, oprema za odvlaživanje prestaje da radi;
• Način vlaženja: Kada je vlažnost ≤ Početak vlažnosti, provođenje releja, zelena lampica uključena, oprema za ovlaživanje počinje raditi; Kada je vlažnost ≥ Stophumidity, relej se isključuje, zelena lampica se gasi, oprema za ovlaživanje prestaje da radi; Funkcija korekcije vlažnosti RH (-10,0 ~ 10%): Sistem radi dugo vremena i može biti pristrasan, kroz ovu korekciju funkcije, stvarna vlažnost=mjerenje vlažnosti + vrijednost kalibracije;
• Kako podesiti početnu/zaustavljenu vlažnost:
• 1. U radnom interfejsu, dugo pritisnite taster 'RH+' duže od 3 sekunde, u početni interfejs za podešavanja vlažnosti, može se promeniti pomoću RH+ RH-tastera, da se modifikuje, čeka se 6s automatski izlaz i spremanje;
• 2. U radnom interfejsu, dugo pritisnite taster 'RH-' duže od 3 sekunde, u interfejs za podešavanja vlažnosti za zaustavljanje, može se modifikovati pomoću RH+ RH-tastera, da se modifikuje nakon parametara, čekajući automatski izlaz i spremanje 6s;
• Opis aktivnog interfejsa:
• Radni režim pokazuje da će trenutni režim ("H/C", "E/d" ) biti sinhronizovan na prednjoj strani temperature/vlažnosti, kada se završi podešavanje temperature/vlažnosti i stop temperature/vlažnosti. Bilo koji provod releja, gornji lijevi ugao sučelja prikazuje "out" , ako je provodljivost releja temperature, trepćući prikaz temperature radnog načina rada "H/C" za prikaz podsjetnika; ako je provodljivost releja vlažnosti, tada trepćući prikaz vlažnosti režim rada "E/d" , kao podsjetnik;
• Ostale karakteristike:
• Daljinsko čitanje/podešavanje parametara:
• Preko UART-a podesite početnu temperaturu/vlažnost, temperaturu/vlažnost zaustavljanja, parametre korekcije temperature/vlažnosti;
• Temperatura/vlažnost Izvještavanje u realnom vremenu: Ako je uključena funkcija izvještavanja o temperaturi/vlažnosti, proizvod će detektirati temperaturu/vlažnost i status releja u intervalu od 1s i proslijediti UART terminalu kako bi se olakšalo prikupljanje podataka; Omogućavanje releja (podrazumevano):
• Ako je relej onemogućen, relej ostaje isključen;
• Kako izmijeniti vrijednost korekcije temperature/vlažnosti:
• 1. U operativnom interfejsu, dvaput kliknite na taster 'TM+' da biste uneli korekciju podešenog interfejsa, korekciju tipa prikaza nadole, prikaz određenih vrednosti nagore; (OFE:Vrijednost korekcije temperatureRH:Vrijednost korekcije vlažnosti) U ovom trenutku kratkim pritiskom na tipku 'TM-' , prebacite se za izmjenu parametara, preko RH+ RH-tastera, modificirajte specifičnu vrijednost podrške dugo pritisnite kratko;
• 3. Kada su parametri modifikovani, dvaput kliknite na taster 'TM+' , izađite iz interfejsa pozitivne postavke korekcije i sačuvajte podatke; Kako omogućiti/onemogućiti relej: U interfejsu za rad, kratko pritisnite taster 'TM-' , omogućite/onemogućite temperaturni relej (ON:enableOFF:disable), vratite se na radni interfejs, ako je temperaturni relej onemogućen, simbol temperature ' ℃' treperi da podseti. U radnom interfejsu, kratko pritisnite taster 'RH-' , omogućite/onemogućite relej vlažnosti (ON:enableOFF:disable), vratite se na interfejs za rad, ako je relej vlažnosti onemogućen, simbol vlažnosti '%' treperi, kao podsjetnik.
• Temperatura i vlažnost Format za učitavanje podataka Opis:
• Format temperature: Način rada (H/C), vrijednost temperature, status temperaturnog releja; Format vlažnosti: Način rada (E/D), vrijednost vlažnosti, status releja vlažnosti; H, 20,5 ℃, CL:
• Način rada grijanja, trenutna temperatura od 20,5 stupnjeva, stanje isključenja temperaturnog releja; D,50,4%,OP:
• Način rada odvlaživanja, trenutna vlažnost 50,4%, veza releja vlažnosti;
